| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Chuangyin |
| Αριθμό μοντέλου: | JLSZVW-36 (OMV-36) |
| Συσκευασία λεπτομέρειες: | Ξύλινη ταινία πλαισίων και τεντωμάτων |
|---|---|
| Χρόνος παράδοσης: | 25-35 εργάσιμες ημέρες |
| Όροι πληρωμής: | T/T, L/C |
| Εκτιμημένη παραγωγή (VA): | 5,10,12.5, 15,20 | Εκτιμημένη συχνότητα (FR): | 50, 60 ή 50/60 |
|---|---|---|---|
| Εφαρμόσιμα πρότυπα: | IEC: 61869-1&2 | Υψηλότερη τάση για τον εξοπλισμό Um (r.m.s.): | 36kV |
| Εκτιμημένο αρχικό ρεύμα: | 5A μέχρι 1000A | Εκτιμημένο δευτεροβάθμιο ρεύμα: | 5A ή 1A |
| Υψηλό φως: | 1000A μέσος μετρώντας μετασχηματιστής τάσης,36kV μέσος μετρώντας μετασχηματιστής τάσης,Το CEP Πολωνός τοποθέτησε το μετρώντας μετασχηματιστή |
||
1. Εισαγωγή προϊόντων:

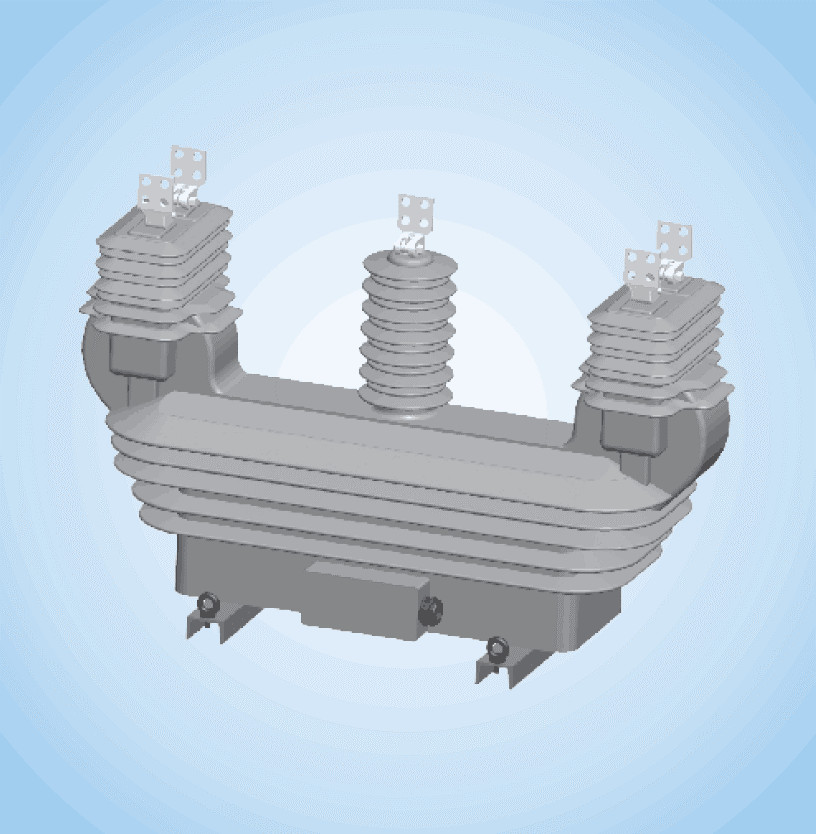

1.1 όνομα και πρότυπο τύπων προϊόντων: Εγκαταστήστε το μετρώντας παράθυρο omv-36, jlszvw-36 συνδυασμένος τύπος μετασχηματιστής στην υπερυψωμένη στήλη τάσης 36kV μέση
1.2 επισκόπηση προϊόντων:
Αυτός ο τύπος μετρώντας παραθύρου είναι μια υπαίθρια ξηρά τριφασική αρχική μετρώντας μονάδα. Ο μέσος μετασχηματιστής συνδυασμού τάσης μετρώντας είναι μια εποξική ρητίνη πέταξε την ενσωματωμένη στερεά συσκευασία. Αποτελείται από δύο τρέχοντες μετασχηματιστές και δύο μετασχηματιστές τάσης για να διαμορφώσει τριφασικό VV συνδέοντας με καλώδιο, μέση τάση που ο μετρώντας μετασχηματιστής συνδυασμού είναι κενός που πετιέται με την κυκλοαλιφατική εποξική ρητίνη (CEP). Έχει τις άριστα ιδιότητες και το hydrophobicity μόνωσης. Η επιφάνεια είναι ανθεκτική στην όξινη και αλκαλική διάβρωση, μόλυνση, και UV. Είναι κατάλληλο για την υπαίθριες υπερυψωμένες εγκατάσταση και τη σύνδεση γραμμών στα δημόσια ηλεκτρικά συστήματα. Το μετρώντας κιβώτιο μπορεί να εξοπλιστεί με ένα μετρώντας κιβώτιο μετρητών. Όλοι οι δευτεροβάθμιοι μόλυβδοι του μετασχηματιστή μπορούν να συνδεθούν και να συλλεχθούν στο κιβώτιο μετρητών. Είναι επίσης εξοπλισμένο με έναν τελικό φραγμό δοκιμής και ένα διάστημα εγκαταστάσεων μετρητών. Ο μετρητής μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις ή ο χρήστης μπορεί να διαμορφώσει το μετρητή. Ακριβώς συνδέστε, σε κατάλληλο για την ηλεκτρική ενέργεια που μετρά, την τρέχουσα και μέτρηση τάσης στις αστικές και αγροτικές γραμμές δικτύων διανομής ισχύος με μια μέγιστη τάση 36kV και κατωτέρω.
1.3 βασικές παράμετροι:
| Αριθ. | Στοιχείο | Μονάδες | Προδιαγραφή |
|
|
Υψηλότερη τάση για εξοπλισμός Um (r.m.s.) |
kV | 36 |
|
|
εκτιμημένη συχνότητα (FR) | Hz | 50, 60 ή 50/60 |
|
|
Εκτιμημένη ώθηση αστραπής αντισταθείτε την τάση (αιχμή) |
kV | 170 kV, 200 kV |
|
|
Εκτιμημένη δύναμη-συχνότητα αντισταθείτε την τάση σε αρχικό |
kV | 70 |
|
|
Εκτιμημένη δύναμη-συχνότητα αντισταθείτε την τάση σε δευτεροβάθμιο |
kV | 3 |
|
|
Αριθμός CTs και VTs | PC | 2VT+2CT |
|
|
Πρότυπα | / |
IEC 618691:2007, IEC 618692:2012 IEC 618693:2011, IEC 618694:2013 |
1. Λειτουργία και σκοπός προϊόντων:
Ο υπερυψωμένος πόλος τοποθέτησε την αρχική μετρώντας μονάδα συμμορφώνεται με τους πιό πρόσφατους εφαρμόσιμους βιομηχανικά τυποποιημένους και τους τοπικούς ή/και εθνικούς ηλεκτρικούς κανονισμούς. Χρησιμοποιείται για το τριφασικό υπερυψωμένο σύστημα διαχείρισης αυτοματοποίησης δικτύων διαχείρισης και διανομής ενεργειακής μέτρησης πλέγματος δύναμης. Η αρχική δευτερεύουσα μέτρηση είναι ακριβέστερη, και η απώλεια δύναμης της γραμμής μπορεί να μετρηθεί αποτελεσματικά για να μειώσει τις απώλειες.
2. Κύρια χαρακτηριστικά γνωρίσματα του προϊόντος:
1.1 η ενσωματωμένη στερεά συσκευασία του μέσου συνδυασμένου τάση μετασχηματιστή της μετρώντας μονάδας έχει ένα συμπαγές και όμορφο σχέδιο, που εξαλείφει την ανάγκη για την πολλαπλάσιες ενιαίες συνδυασμένες μετασχηματιστής εγκατάσταση και τη σύνδεση δαχτυλιδιών, και μπορεί να εγκατασταθεί άμεσα στον πόλο υπαίθρια, ο οποίος είναι κατάλληλος και γρήγορος
2.1 η μετρώντας μονάδα μπορεί να εξοπλιστεί με ένα κιβώτιο μετρητών όπως απαιτείται και να συνδεθεί με τη σύνδεση μετασχηματιστών. Ο μετρητής εγκαθίσταται στο κιβώτιο, και το σήμα συναγερμών αισθητήρων διακοπτών πορτών κιβωτίων μετρητών είναι διατηρημένο. Η δομή σφραγίδων κλειδαριών πορτών σχεδιάζεται για να αποτρέψει την κλοπή ηλεκτρικής ενέργειας
3.1 το σώμα κιβωτίων μετρητών αποτελείται από το αντιδιαβρωτικό ανοξείδωτο ή το low-carbon χάλυβα της ίδιας απόδοσης, και το σχέδιο σφράγισης είναι στεγανό, και η επιφάνεια είναι ντυμένη με ένα αντιδιαβρωτικό στρώμα σκονών χρωμάτων, το οποίο είναι ανθεκτικό στην όξινη και αλκαλική διάβρωση και UV
4.1 ο μέσος μετασχηματιστής συνδυασμού τάσης είναι μονωμένος με τη στερεά ενθυλάκωση εποξικής ρητίνης, και η επιφάνεια είναι ρύπος-ανθεκτική, UV ανθεκτική, και έχει τις άριστες διηλεκτρικές και μηχανικές ιδιότητες. Έναντι του διασκορπισμένου μονοφασικού μετασχηματιστή συνδυασμού, το μέγεθός του είναι συμπαγέστερη, oil-free, αέριο-ελεύθερη συντήρηση για να καλύψει τις απαιτήσεις της ασφαλούς λειτουργίας και της προστασίας του περιβάλλοντος
5.1 το CT του μέσου συνδυασμένου τάση μετασχηματιστή μπορεί να διαμορφωθεί με τις διπλές αναλογίες μετασχηματισμού, και είναι κατάλληλο να τεθεί ο διακόπτης μεταστροφής. Το VT είναι εξοπλισμένο με το αντι-κοντό κύκλωμα και υπερφορτώνει το σχέδιο προστασίας για να αποφύγει κάψιμο και έκρηξη που προκαλούνται από το βραχυκύκλωμα και την υπερφόρτωση VT.
6.1 η αρχική σύνδεση υιοθετεί το φραγμό επαφών και την τελική σύνδεση σφιγκτηρών. Ο τελικός φραγμός της αντίστοιχης περιοχής μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις του χρήστη, το μοντάρισμα καλυπτρών αστραπής - το υποστήριγμα είναι διατηρημένο, και η καλύπτρα αστραπής μπορεί να διαμορφωθεί στο αρχικό τέλος όπως απαιτείται.
3. Τεχνικές παράμετροι προϊόντων:
Προδιαγραφές τρεχόντων μετασχηματιστών
| Αριθ. | Στοιχείο | Προδιαγραφή |
|
|
Εκτιμημένο αρχικό ρεύμα | 5A μέχρι 1000A |
|
|
Εκτιμημένο δευτεροβάθμιο ρεύμα | 5A ή 1A |
|
|
Εκτιμημένο συνεχές θερμικό ρεύμα | 120%, 125%, 150%, κ.λπ. |
|
|
Εκτιμημένο ρεύμα λίγος χρόνου (Ith) (θερμικός 1 δεύτερος) | 80xIpr, 100xIpr |
|
|
Εκτιμημένο δυναμικό ρεύμα (Idyn) | 2.5xIth |
|
|
Εκτιμημένη παραγωγή (VA) | 5,10,12.5, 15,20 |
|
|
Κατηγορία ακρίβειας | 0.2S, 0.2, 0.5S, 0,5, 1 που μετρούν |
|
|
Παράγοντας ασφάλειας οργάνων (FS) | 5,10 |
|
|
Εφαρμόσιμα πρότυπα | IEC: 61869-1&2 |
Προδιαγραφές μετασχηματιστών τάσης
| Αριθ. | Στοιχείο | Προδιαγραφή |
|
|
Εκτιμημένη αρχική τάση (Β) | 33000,35000 |
|
|
Εκτιμημένη δευτεροβάθμια τάση (Β) | 100.110.115.120 |
|
|
Εκτιμημένος παράγοντας τάσης | 1.2/Continuous |
|
|
Τυποποιημένη σύνδεση | VV σύνδεση |
|
|
Εκτιμημένη παραγωγή (VA) | 15,20,25,30,50,75 |
|
|
Κατηγορία ακρίβειας | 0,2, 0,5, 1,3 που μετρά |
|
|
Θερμικό φορτίο (VA) | 500 |
|
|
Εφαρμόσιμα πρότυπα | IEC: 61869-1&3 |
Εάν οι παράμετροι που απαιτούνται από το χρήστη υπερβαίνουν τη σειρά του ανωτέρω πίνακα, μπορεί να καθοριστεί μετά από διαβουλεύσεις με την επιχείρησή μας.
4. Διαστάσεις προϊόντων και σχηματικό διάγραμμα καλωδίωσης:
Διαστάσεις
Συνδέοντας με καλώδιο σχηματικό διάγραμμα
5, ειδικές οδηγίες
Η επιχείρηση μπορεί να σχεδιάσει και κατασκευή ειδικά σύμφωνα με τις ειδικές απαιτήσεις των πελατών.
Υπεύθυνος Επικοινωνίας: Mr. Dieky Lin
Τηλ.:: +86 138 2379 0397
Φαξ: 86-0755-8600-0614
