| Τόπος καταγωγής: | Shenzhen |
| Μάρκα: | Chuangyin |
| Πιστοποίηση: | KEMA,CE,TUV,SGS |
| Αριθμό μοντέλου: | JLSZW8-12w |
| Ποσότητα παραγγελίας min: | 1SET |
|---|---|
| Τιμή: | negotiable |
| Συσκευασία λεπτομέρειες: | κόντρα πλακέ |
| Όροι πληρωμής: | L/C, T/T, D/A, D/P, Western Union, MoneyGram |
| Δυνατότητα προσφοράς: | 36,000,00pcs το χρόνο |
| Περιοχή εγκατάστασης: | Εξωτερική | Εκτιμημένο freequency: | 50/60HZ |
|---|---|---|---|
| Πρότυπο: | IEC60044-1&2 IEC61869-1&2&3 | Πιστοποιητικό: | KEMA, CE, TUV, SGS |
| Επισημαίνω: | μέσος μετασχηματιστής τάσης,μετασχηματιστής τάσης ενιαίας φάσης |
||

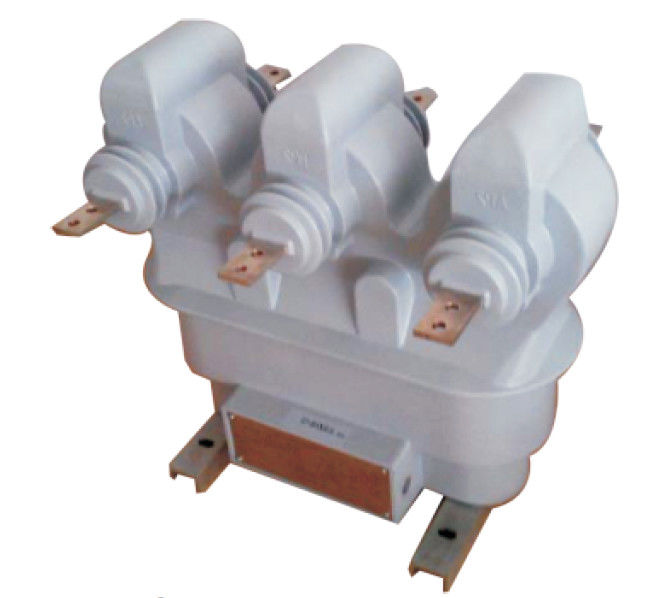

17.5kv υπαίθριος τύπος εποξικής ρητίνης τρεις-φράσης
1.Product εισαγωγή:
JLSZX8-12W, συνδυασμένος ρίψη μετασχηματιστής εποξικής ρητίνης JLSZX8-17.5W τριφασικός υπαίθριος κυκλοαλιφατικός (επίσης αποκαλούμενη HT μετρώντας μονάδα), αποτελείται από φιαγμένος επάνω από τρία ημι μόνωση PTS ενιαίας φάσης (σύνδεση y0-y0) και τρία CTs (καταρράκτης στο Α, το Β και το Γ) χρησιμοποιείται ευρέως υπαίθριος για τη μέτρηση της τρέχουσας και ηλεκτρικής ενέργειας στο ηλεκτρικό σύστημα με τη συχνότητα 50Hz ή 60 Hz και της υψηλότερης τάσης για τον εξοπλισμό 12Kv ή 17.5kV (IEC). Το προϊόν έχει το χαρακτηριστικό γνώρισμα της υψηλής ακρίβειας, της ανόδου χαμηλής θερμοκρασίας, της αλεξιπύρωσης, της προστασίας έκρηξης, της πρόληψης κλοπής ηλεκτρικής ενέργειας και της καλής δυναμικής καυτής σταθερότητας κ.λπ.
2.Technical στοιχεία:
1 περιοχή εγκατάστασης: Υπαίθριος
2 εκτιμημένη συχνότητα: 50/60hz
3 παράγοντας δύναμης φορτίων: cosθ =0.8 (μονωτικό περίβλημα)
4.Creepag απόσταση: 515mm
5.Technical τυποποιημένες συμφωνίες με IEC60044-1&2 IEC61869-1&2&3
3. Προδιαγραφή
Μετασχηματιστής τάσης
| Πρότυπο | Εκτιμημένη αναλογία τάσης (β) | Φάση |
Κατηγορία ακρίβειας Εκτιμημένη παραγωγή (VA) |
Παραγωγή ορίου (VA) | Εκτιμημένο επίπεδο μόνωσης (kV) |
|
JLSZX8-12W JLSZX8-17.5W |
10000/√3/100/√3 11000/√3/110/√3 15000/√3/110/√3 |
Τριφασικός |
0,2-3× 15 0,5-3× 30 1-3× 60 |
3× 300 |
12/42/75 (ΜΒ) 17.5/38/95 (IEC) |
Τρέχων μετασχηματιστής
| Εκτιμημένο αρχικό ρεύμα (Α) | Εκτιμημένο βραχυπρόθεσμο θερμικό ρεύμα (Ith) (kA/1S) | Εκτιμημένο δυναμικό ρεύμα (αιχμή Κα) |
Κατηγορία ακρίβειας Εκτιμημένη παραγωγή (VA) |
|
| Διπλή αναλογία | Ενιαία αναλογία | |||
| 7.5-15 | 7.5 | 1.0 | 2.5 |
0,2 (S)-15
0.5S-15 0,5-10
0,5-15
|
| 10-20 | 10,15 | 1.5 | 3.75 | |
| 20-40 | 20,25 | 3.0 | 7.5 | |
| 30-50 | 30 | 4.0 | 10 | |
| 50-100 | 50,75 | 7.5 | 18.5 | |
| 100-150 | 100 | 12.5 | 31.5 | |
| 150-200 | 150 | 17.5 | 43.5 | |
| 200-300 | 200.300 | 25 | 63 | |
| 400-600 | 400.500.600 | 50 | 80 | |
| 500-700 | 700 | 60 | 80 | |
| 600-800 | 800 | 70 | ||
| 800-1000 | 1000 | 80 | 100 | |
4.Outline σχέδιο

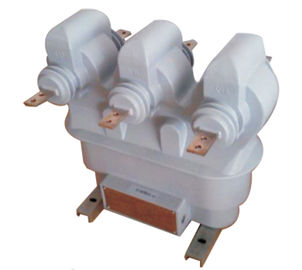

5.Photos
