3CT 3VT 17.5KV υπερυψωμένος Πολωνός τοποθέτησε το μετασχηματιστή μετρώντας μονάδων

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	Chuangyin
Αριθμό μοντέλου:	OPM-17,5 (JLSZXW-17,5)

Πληρωμής & Αποστολής Όροι:

Συσκευασία λεπτομέρειες:	Ξύλινες περιπτώσεις
Χρόνος παράδοσης:	10-15working ημέρες
Όροι πληρωμής:	T/T, L/C

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Υψηλό φως:

3VT υπερυψωμένος Πολωνός τοποθέτησε τη μετρώντας μονάδα

17.5kV Πολωνός τοποθέτησε τη μετρώντας μονάδα

3CT Πολωνός τοποθέτησε το μετρώντας μετασχηματιστή

1.Product εισαγωγή
1.1 πρότυπο τύπων προϊόντων:
17.5kV οι MV υπερυψωμένος Πολωνός τοποθέτησαν το μέταλλο που εγκιβωτίζει το ξηρό μετρώντας παράθυρο τύπων
Πρότυπο προϊόντων:
Μετασχηματιστής JLSZXW8-17.5 Combo

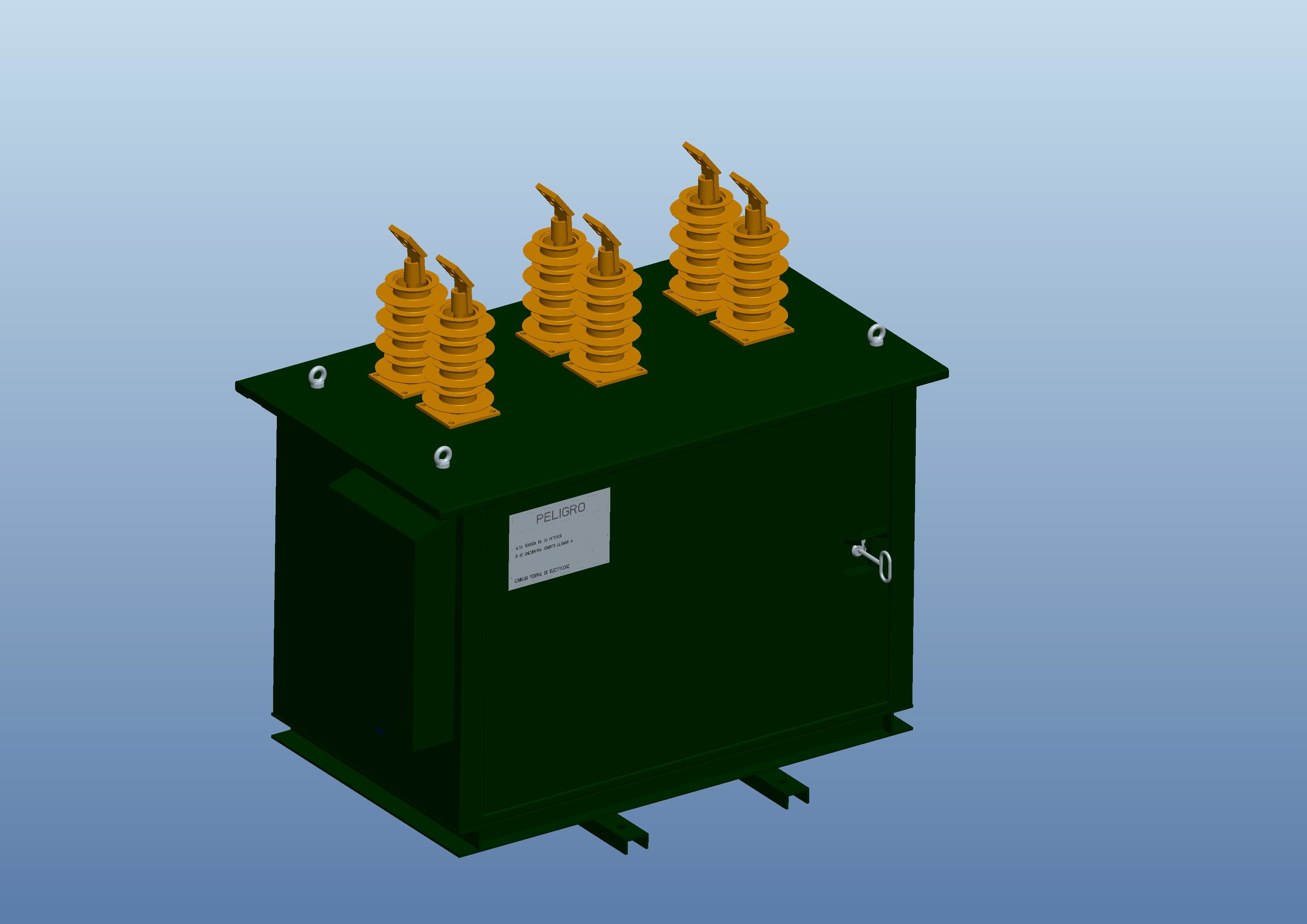

1.2 επισκόπηση προϊόντων
Αυτός ο τύπος μετρώντας παραθύρου είναι ένα υπαίθριο μέταλλο-σφραγισμένο παράθυρο που τοποθετεί την τριφασική αρχική μετρώντας μονάδα με το χυτό μετασχηματιστή ξηρός-τύπων εποξικής ρητίνης σε κάψα προ-εγκατεστημένο μέσα. Το κιβώτιο αποτελείται από το ανοξείδωτο ή το χάλυβα χαμηλού άνθρακα με το προστατευτικό επίστρωμα. Η επιφάνεια είναι ανθεκτική στην όξινη και αλκαλική διάβρωση, ρύπανση, και UV. Είναι κατάλληλο για την υπαίθριες υπερυψωμένες εγκατάσταση και τη σύνδεση γραμμών στα δημόσια ηλεκτρικά συστήματα. Το μετρώντας κιβώτιο μπορεί να εξοπλιστεί με ένα μετρώντας κιβώτιο μετρητών. Όλοι οι δευτεροβάθμιοι μόλυβδοι του μετασχηματιστή μπορούν να συνδεθούν και να συλλεχθούν στο κιβώτιο μετρητών. Είναι επίσης εξοπλισμένο με έναν εξεταστικό τελικό φραγμό και ένα διάστημα εγκαταστάσεων μετρητών. Ο μετρητής μπορεί να προσεγγιστεί και να συνδεθεί σύμφωνα με τις απαιτήσεις του χρήστη και είναι κατάλληλος για την ηλεκτρικό ενεργειακή μέτρηση, το ρεύμα και τη μέτρηση τάσης στις αστικές και αγροτικές γραμμές δικτύων διανομής ισχύος με μια μέγιστη τάση 17.5kV και κατωτέρω.

1.3 βασικές παράμετροι

Αριθ.	Στοιχείο	Μονάδες	Προδιαγραφή
1	Υψηλότερη τάση για εξοπλισμός Um (r.m.s.)	kV	17.5
2	εκτιμημένη συχνότητα (FR)	Hz	50, 60 ή 50/60
3	Εκτιμημένη ώθηση αστραπής αντισταθείτε την τάση (αιχμή)	kV	95 kV, 110 kV
4	Εκτιμημένη δύναμη-συχνότητα αντισταθείτε την τάση σε αρχικό	kV	38
5	Εκτιμημένη δύναμη-συχνότητα αντισταθείτε την τάση σε δευτεροβάθμιο	kV	3
6	Αριθμός CTs και VTs	PC	3VT+3CT
7	Πρότυπα	/	IEC 618691:2007, IEC 618692:2012 IEC 618693:2011, IEC 618694:2013 IEEE (ANSI) C57.12-2016

2. Λειτουργία και χρήση προϊόντων

Ο υπερυψωμένος πόλος τοποθέτησε την αρχική μετρώντας μονάδα συμμορφώνεται με τα πιό πρόσφατα εφαρμόσιμα βιομηχανικά πρότυπα και τοπικός και ή εθνικός ηλεκτρικός κώδικας (όπως το IEC, IEEE (Ansi), ΜΠΟΡΈΣΤΕ, GOST, CEF). Χρησιμοποιείται για το τριφασικό υπερυψωμένο σύστημα διαχείρισης αυτοματοποίησης δικτύων διαχείρισης και διανομής ενεργειακής μέτρησης πλέγματος δύναμης, η αρχική δευτερεύουσα μέτρηση είναι ακριβέστερη, και η απώλεια δύναμης της γραμμής μπορεί να μετρηθεί αποτελεσματικά ώστε να μειωθούν οι απώλειες.

3. Χαρακτηριστικά γνωρίσματα προϊόντων

1. Ολόκληρη η μετρώντας μονάδα σχεδιάζεται με ένα κιβώτιο μετάλλων που τοποθετείται σε κάψα συνολικά. Μέσα στο κιβώτιο, υπάρχει ένας μετασχηματιστής ξηρός-τύπων προ-εγκατεστημένος και ένα κιβώτιο μετρητών προ-που εξοπλίζεται. Είναι με την υψηλή και χαμηλή τάση το ενσωματωμένο που αντικλεπτικό σχέδιο, μπορεί να εγκατασταθεί άμεσα στον πόλο υπαίθρια, ο οποίος είναι κατάλληλος και εξοικονομητικός χρόνου.

2. Η μετρώντας μονάδα μπορεί να εξοπλιστεί με ένα κιβώτιο μετρητών όπως απαιτείται και να συνδεθεί με τη διεπαφή μετασχηματιστών. Το διάστημα εγκαταστάσεων μετρητών είναι διατηρημένο στο κιβώτιο, το σήμα συναγερμών του αισθητήρα διακοπτών πορτών κιβωτίων μετρητών είναι διατηρημένο, και η δομή σφραγίδων κλειδαριών πορτών σχεδιάζεται για να αποτρέψει την κλοπή ηλεκτρικής ενέργειας.

3. Το κιβώτιο αποτελείται από το αντιδιαβρωτικό ανοξείδωτο ή τον ισοδύναμο low-carbon χάλυβα απόδοσης με το προστατευτικό επίστρωμα. Το σχέδιο σφράγισης είναι στεγανό, όξινο και αλκαλικό αντιδιαβρωτικό, και UV ανθεκτικό

4. Ο μέσος μετασχηματιστής τάσης είναι μονωμένος με τη στερεά ενθυλάκωση εποξικής ρητίνης και έχει την άριστη διηλεκτρική και μηχανική απόδοση. Είναι oil-free, αέριο-ελεύθερο και συντήρηση-ελεύθερο, καλύπτοντας τις απαιτήσεις της ασφαλούς λειτουργίας και της προστασίας του περιβάλλοντος.

5. Το CT του μέσου συνδυασμένου τάση μετασχηματιστή μπορεί να διαμορφωθεί σύμφωνα με τις διπλές αναλογίες μετασχηματισμού, και το VT είναι εξοπλισμένο με το αντι-κοντό κύκλωμα και υπερφορτώνει τις συσκευές προστασίας για να αποφύγει όπως απαιτείται κάψιμο και έκρηξη που προκαλούνται από το βραχυκύκλωμα και την υπερφόρτωση VT.

6. Το αρχικό τέλος αποτελείται από το λαστιχένιο σύνθετο δακτύλιο σιλικόνης, και ο τελικός φραγμός της αντίστοιχης περιοχής μπορεί να διαμορφωθεί σύμφωνα με τις απαιτήσεις του χρήστη, και η καλύπτρα αστραπής μπορεί να είναι προαιρετική.
